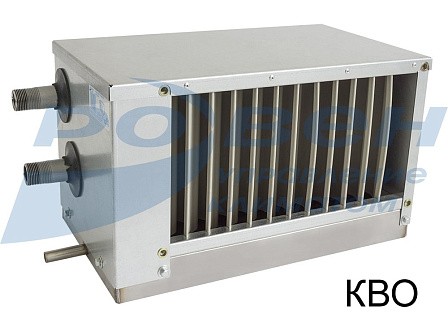

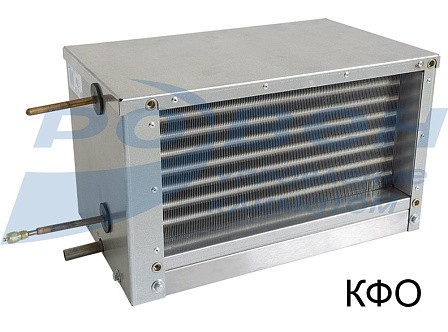

Воздухоохладитель КВО, КФО

Канальные воздухоохладители предназначены для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси в компактных стационарных системах вентиляции и кондиционирования производственных, общественных или жилых зданий.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Канальные воздухоохладители предназначены для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси в компактных стационарных системах вентиляции и кондиционирования производственных, общественных или жилых зданий. Охладители устанавливаются непосредственно в воздуховоды прямоугольного сечения.

Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси, а так же вещества, вызывающие коррозию или разложение алюминия, меди, цинка.
В качестве хладогента в охладителях КВО могут использоваться вода или незамерзающие смеси. Максимально допустимое давление жидкости в охладителях составляет 1,6МПа.

В качестве хладагента во фреоновых охладителях КФО могут использоваться фреон R22, R407C, R410A. При поставке теплообменники наполнены инертным газом, который необходимо удалить при подсоединении к холодильному контуру.
Конструкция охладителя представляет собой корпус, выполненный из оцинкованной стали, внутри которого устанавливаются теплообменник, каплеуловитель и поддон.
Теплообменник выполнен из медных трубок, расположенных в шахматном порядке, с алюминиевым оребрением.

Фреоновый охладитель отличается конструкцией распределительного узла («паука») и спецификой подвода хладагента. Коллекторы фреонового теплообменника выполняются из медных трубок. Присоединение теплообменника к трубопроводам, подводящим хладагент, осуществляется посредством пайки.

Каплеуловитель представляет собой набор специальных пластиковых пластин, эффективно улавливающих конденсат и собирающих его в поддон, расположенный в нижней части корпуса охладителя.
Поддон дополнительно теплоизолирован и снабжен отводным патрубком для слива конденсата.

При монтаже воздухоохладителя необходимо обеспечить его горизонтальное положение.

Для достижения максимальной производительности охладитель необходимо подключать противоточно.

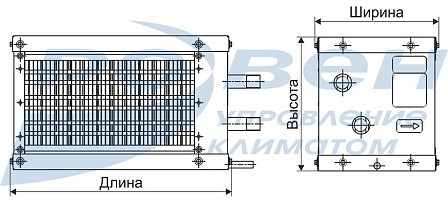

Габаритные и присоединительные размеры (мм)

КВО, КФО чертеж.jpg

Водяной охладитель КВО

Модель

B

H

B1

H1

КВО 40-20

421

221

525

316

КВО 50-25

521

271

625

366

КВО 50-30

521

321

625

416

КВО 60-30

621

321

725

416

КВО 60-35

621

371

725

466

КВО 70-40

736

436

844

535

КВО 80-50

836

536

944

635

КВО 90-50

936

536

1044

635

КВО 100-50

1036

536

1144

635

Фреоновый охладитель КФО

Модель

B

H

B1

H1

КФО 40-20

420

220

490

310

КФО 50-25

520

270

610

360

КФО 50-30

520

320

617

410

КФО 60-30

620

320

717

410

КФО 60-35

620

370

717

460

КФО 70-40

720

420

817

510

КФО 80-50

820

520

917

610

КФО 90-50

930

530

1040

630

КФО 100-50

1030

530

1140

630

Технические характеристики

Типоразмер

Воздухопроизводительность, м3

Холодопроизводительность, кВт

Расход воды, м3

Гидравлическое сопротивление, кПа

Масса, кг

КВО

КФО

КВО

КФО

КВО

КВО

КВО

КФО

Л

П

40-20

1000

1000

4,2

3,5

0,81

3,48

13,5

11,8

11,9

50-25

1600

1600

6,8

6,3

1,29

5,6

16,8

15,0

15,0

50-30

1900

1900

8

7,1

1,53

5,69

18,6

16,7

16,8

60-30

2300

2300

9,7

9

1,86

8,73

20,3

19,0

18,9

60-35

2700

2700

11,4

10,1

2,19

9,58

21,6

20,3

20,1

70-40

3600

3600

15,2

13,8

2,19

13,71

26,7

23,6

23,7

80-50

5100

5100

21,5

17,7

4,12

20,79

38,4

29,5

29,5

90-50

5700

5700

24

20,5

4,60

27,56

36,6

34,3

34,5

100-50

6300

6300

26,6

23,4

5,08

29,09

34,3

36,0

36,2

Данные для подбора охладителей КФО

Модель

Присоединительные размеры, дюйм

Расход воздуха, м³/ч*

Падение давления воздуха, Па

Температура воздуха, ºС

Тепло-носитель

Температура кипения, ºС

Температура перегрева, К

Падение давления тепло-носителя, кПа

Мощность, кВт

Площадь тепло-обмена, м2

Расход жидкости, кг/ч

Внутренний объем, л

вход (G1)

выход (G2)

вход

выход

КФО 40-20/3

3/8″

3/8″

864

63

30

21,3

R410

7

5

53,09

2,96

3,86

76

0,65

КФО 50-25/3

1/2″

5/8″

1350

62

30

21,4

R410

7

5

20,03

4,44

6,03

115

1,01

КФО 50-30/3

1/2″

7/8″

1620

61

30

21,7

R410

7

5

9,25

5,0

7,24

129

1,21

КФО 60-30/3

1/2″

7/8″

1944

62

30

21,5

R410

7

5

15,84

6,34

8,68

163

1,45

КФО 60-35/3

1/2″

7/8″

2268

63

30

21,3

R410

7

5

25,76

7,66

10,13

198

1,69

КФО 70-40/3

5/8″

7/8″

3024

63

30

21,3

R410

7

5

25,67

10,24

13,51

264

2,26

КФО 80-50/3

5/8″

7/8″

4320

63

30

21,4

R410

7

5

24,02

14,49

19,3

373

3,23

КФО 90-50/3

5/8″

7/8″

4860

60

30

21,8

R410

7

5

9,79

14,52

21,71

374

3,63

КФО 100-50/3

5/8″

7/8″

5400

61

30

21,7

R410

7

5

13,22

16,7

24,12

430

4,03

* Расход воздуха выбран из расчета скорости в сечении теплообменника 3 м/с. Изменение скорости уменьшает эффективность.

Данные для подбора охладителей КВО

Модель

Присоединительные размеры, дюйм

Расход воздуха, м³/ч*

Падение давления воздуха, Па

Температура воздуха, ºС

Тепло-носитель

Температура воды, ºС

Падение давления тепло-носителя, кПа

Мощность, кВт

Площадь тепло-обмена, м2

Расход жидкости, кг/ч

Внутренний объем, л

вход (G1)

выход (G2)

вход

выход

вход

выход

КВО 40-20/4

1″

1″

864

81

30

20,3

вода

7

12

5,12

3,32

5,15

554

0,88

КВО 50-25/4

1″

1″

1350

82

30

19,4

вода

7

12

10,56

5,57

8,04

956

1,37

КВО 50-30/4

1″

1″

1620

82

30

19,4

вода

7

12

10,76

6,69

9,65

1148

1,65

КВО 60-30/4

1″

1″

1944

83

30

19

вода

7

12

18,35

8,48

11,58

2249

1,98

КВО 60-35/4

1″

1″

2268

83

30

19

вода

7

12

18,73

9,89

13,51

1697

2,31

КВО 70-40/4

1″

1″

3024

83

30

18,6

вода

7

12

29,8

13,68

18,01

2347

3,08

КВО 80-50/4

1″

1″

4320

83

30

18,9

вода

7

12

22,26

18,91

25,73

3245

4,39

КВО 90-50/4

1″

1″

4860

83

30

18,7

вода

7

12

27,83

21,89

28,95

3756

4,94

КВО 100-50/3

1″

1″

5400

84

30

18,5

вода

7

12

41,69

24,84

32,16

4262

5,49

* Расход воздуха выбран из расчета скорости в сечении теплообменника 3 м/с. Изменение скорости уменьшает эффективность.

Аэродинамические характеристики водяного охладителя КВО

КВО аэродин.jpg

Гидравлические характеристики водяного охладителя КВО

КВО гидравл.jpg

Аэродинамические характеристики фреонового охладителя КФО

КФО аэродин.jpg

Схема движения жидкости

Для охладителей КФО и КВО рекомендуется подводить фреон и охлажденную воду против движения потока воздуха с целью улучшения эффективности теплопередачи.
В связи с этим для охладителей КФО вводиться сторона обслуживания, так как подача фреона организуется сверху для исключения накопления масла в теплообменнике.

Пример схем движения жидкости и воздуха:

КВО, КФО движ жидкостей.jpg

Рекомендуемая схема установки дополнительных элементов КФО

КФО сх установки.jpg

1 - фильтр-осушитель; 2 - смотровое окно; 3 - шаровый вентиль (не входит в стандартный комплект поставки);
4 - клапан Шредера; 5 - электромагнитный клапан; 6 - терморегулирующий вентиль (ТРВ);
7 - трубка термобаллона; 8 - фреоновый испаритель (КФО); 9 - внешняя уравнительная линия;
10 - термобаллон ТРВ; 11 - маслоподъемная петля.

МАРКИРОВКА:

Канальный охладитель КВО 50-25/4
                    где: КВО – обозначение канального водяного охладителя;
                           50-25 – типоразмер (по прямоугольному присоединительному сечению) (LxH);
                           4 – количество рядов охладителя.

Канальный охладитель КФО 70-40/3 П
                    где: КФО – обозначение канального фреонового охладителя;
                           70-40 – типоразмер (по прямоугольному присоединительному сечению) (LxH);
                           3 – количество рядов охладителя;
                           П – сторона обслуживания охладителя (П - правая, Л - левая).
