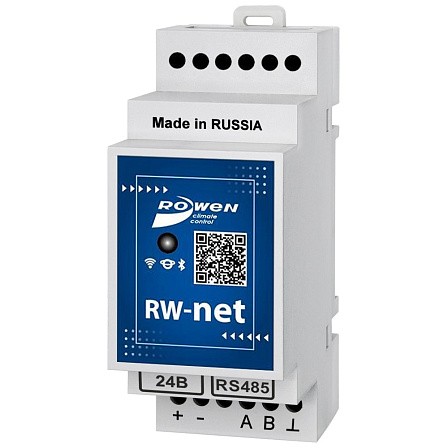

Шлюз сетевой RW-net
Шлюз сетевой RW-net представляет собой прибор, для подключения контроллеров управления по протоколу Modbus RTU через интерфейс RS-485, к облачному сервису через сеть Ethernet или Wi-Fi и позволяет управлять ими с мобильного телефона, планшета или ПК.
Изготавливается в двух модификациях:
- Шлюз сетевой RW-net 01 управление через сеть Ethernet или Wi-Fi, Bluetooth
- Шлюз сетевой RW-net 02 управление через сеть Wi-Fi, Bluetooth
Особенности:
- Установка на din-рейку
- Подключение по протоколу Modbus RTU
- Подключение к компактным приточно-вытяжным установкам с рекуперацией тепла типа RWC(N)
- Подключение к щитам управления ГК РОВЕН или стороннего производителя
- Подключение к приборам и преобразователям частоты
- Беспроводное (Wi-Fi), проводное (Ethernet) или с помощью технологии Bluetooth подключение к сети
- Управление с помощью мобильного приложения (Rowen control) или web-сервера
Установка мобильного приложения:
Для управления вентиляционными установками через шлюз необходимо скачать и установить приложение Rowen control.
Скачать приложение можно бесплатно из RuStore для устройств на платформе ОС Android версии 7.0 и выше.

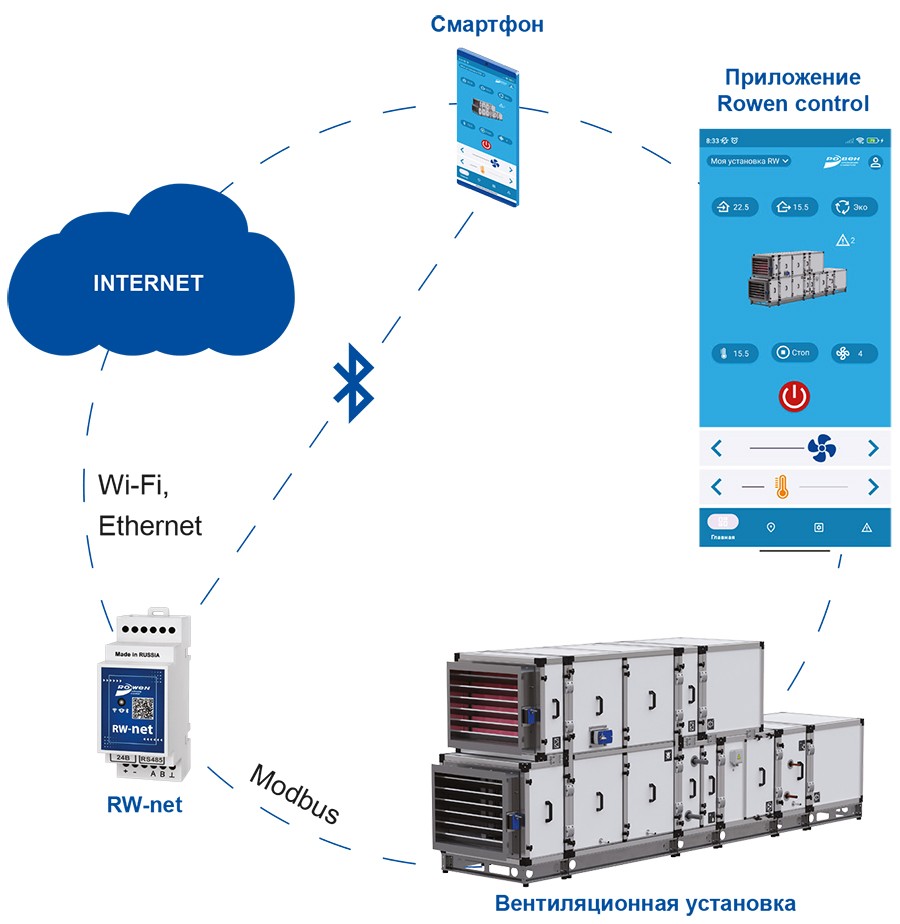

Способ подключения RW-net
Технические характеристики
|
Общие параметры |
|
|
Тип процессора |
ESP32 |
|
Объем памяти пользовательских программ, КВ |
1441 |
|
ОЗУ,КВ |
32 |
|
Рабочая частота, МГц |
140-240 |
|
Wi-Fi |
802.11 b/g/n/e/i |
|
Режимы Wi-Fi |
Station |
|
Безопасность Wi-Fi |
WPA/WPA2/WPA2-Enterprise/WPS |
|
Шифрование |
AES/RSA/ECC/SHA |
|
Протокол передачи данных по Wi-Fi/RJ-45 |
TCP/IP |
|
Протокол Bluetooth |
4.2 и выше |
|
Электрические параметры |
|
|
Напряжение питания, В |
10…35 |
|
Род тока |
Постоянный |
|
Потребляемая мощность, Вт |
Максимум 6,6 |
|
Тип вторичного преобразователя напряжения |
Импульсный без изоляции |
|
Прерывание напряжения питания, мс |
5 |
|
Устойчивость к наносекундным помехам, кВ |
+- 1 |
|
Устойчивость к статическому электричеству, кВ |
2 |
|
Тип исполнения |
|
|
В корпусе из ABS пластика. |
|
|
Крепление корпуса на DIN рейку (53мм) |
|
|
Защита по IP |
20 |
|
Встроенный порт RS-485 |
|
|
Количество портов |
1 |
|
Скорость порта, бит/с |
9600-115200 |
|
Защита от подачи напряжения |
Встроенный TVS и автоматические предохранители. Максимальное напряжение +-40В |
|
Гальваническая развязка |
Отсутствует |
|
Встроенный протокол |
Modbus RTU |
|
Режим работы порта |
Главный |
|
Встроенная подтяжка |
Отключаемая |
|
Терминатор |
Присутствует |
|
Условия эксплуатации |
|
|
Температура окружающего воздуха рабочая, °C |
+5…+55 |
|
Температура окружающего воздуха хранения, °C |
-40…+60 |
|
Влажность окружающего воздуха |
10…90% без конденсации |
|
Вибростойкость |
10Гц в любом направлении. Ускорение 2G. |
|
Габаритные размеры (Д*В*Ш), мм |
35*88*62 |
|
Масса, гр |
≈ 100 |
