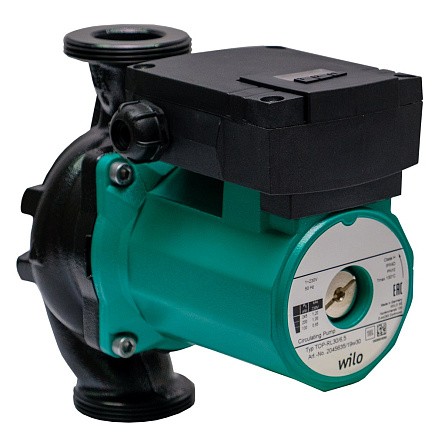

Насос Wilo-TOP-RL
Данные позиции сняты с производства. Наличие продукции уточняйте у менеджеров.
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением с возможностью выбора ступеней частоты вращения для регулировки. Применяется в системах отопления и кондиционирования, закрытых контурах охлаждения, промышленных циркуляционных системах.
Особенности
- Допустимый диапазон температур при максимальной температуре окружающего среды +40°C: от ‐20°C до +130°C, кратковременно (2 ч) до +140°C (при использовании с защитным модулем Wilo-C: от -20°C до +110°C);
- Ручная регулировка мощности с 3 ступенями частоты вращения;
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата выполнен из серого чугуна (EN‐GJL-200), рабочее колесо из синтетического материала (PPE — 30% GF), вал насоса из нержавеющей стали (X46Cr13), подшипники из металлографита;
- Насос прост в установке благодаря комбинированному фланцу PN 6/PN 10 (для DN 40);
- Класс защиты IP X4D;

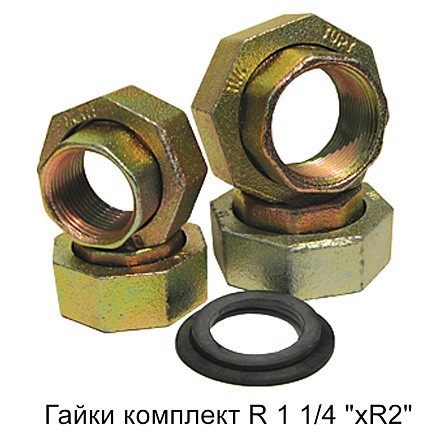

- Резьбовое соединение труб Rp 1¼, резьба G2;
- Макс. рабочее давление при стандартном исполнении: 10 бар или 6/10 бар;
- Резьбовой ввод кабеля 1х13,5.

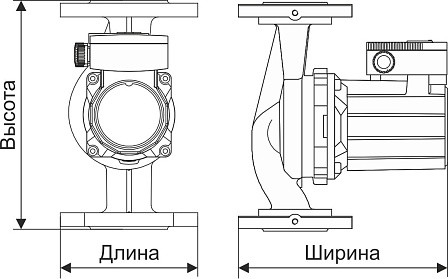

Габаритные и присоединительные размеры (мм)
|
Модель |
A |
B |
C |
|
WILO-TOP-RL 30/6,5 |
43 |
65 |
156 |
|
WILO-TOP-RL 30/7,5 |
44 |
52 |
150 |
Технические характеристики
|
Модель |
Напряжение, В/50Гц |
Номинальная |
Частота вращения, |
Потребляемая |
Ток, А |
Конденсатор |
Масса, кг |
|
WILO-TOP-RL 30/6,5 |
1~230 |
100 |
1100/1480/2160 |
130/200/245 |
0,65/1,0/1,2 |
5/400 |
5 |
|
WILO-TOP-RL 30/7,5 |
1~230 |
80 |
1350/1950/2420 |
115/165/205 |
0,6/0,8/1,0 |
5/400 |
4 |
Функции
Режимы работы
- Переключение ступеней частоты вращения
Ручное управление
-
Настройка ступеней частоты вращения (3 ступени)
-
Автоматическое управление
-
Полная защита мотора с интегрированной электронной системой отключения (в качестве опции для всех типов с защитным модулем Wilo‐C).
Внешнее управление
- Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo‐C).
Сигнализация и индикация
-
Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
-
Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
-
Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
-
Световая индикация неисправности (в качестве опции для всех типов насосов с защитным модулем Wilo-С).
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Режим работы «основной/резервный», (автоматическое переключение при неисправности/замена насоса в зависимости от времени) (в качестве опции для всех типов насосов с защитным модулем Wilo-С).
Гидравлические характеристики Насоса WILO-TOP-RL 30/6,5
Гидравлические характеристики Насоса WILO-TOP-RL 30/7,5
Схема подключения
