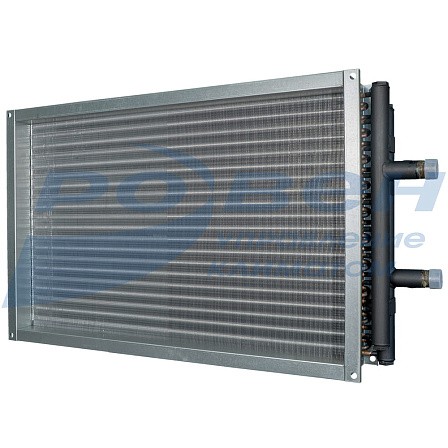

Калорифер TFT 1000.500.2

Код: РВ000048963

Нет в наличии

Страна происхождения

РОССИЯ

Ширина сечения (мм)

1000-500

Единица измерения

шт

Типоразмер

1000.500

Вес (кг)

17.5

Высота (мм)

561

Длина (мм)

1186

Ширина (мм)

150

получить консультацию

41 759 ₽

Товар не доступен в вашем городе

Описание товара

Характеристики

Описание товара

В водяных воздухонагревателях воздух нагревается за счет прохождения через нагретый контур пластин или трубок, в которых протекает нагретая до определенной температуры вода.

Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении.

Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок.

Теплоноситель: вода или незамерзающие смеси. Максимальная температура теплоносителя на входе в теплоноситель 130°С. Максимально допустимое давление — не более 1,6 МПа.

Климатическое исполнение У (от -40ºС до +45ºС)

Диаметры подводящих и отводящих патрубков G1”.

Водяные нагреватели устанавливаются как в горизонтальном, так и в вертикальном положении, при этом необходимо обеспечить возможность обезвоздушивания нагревателя, то есть удаление воздушных пробок.

Характеристики товара

Технические характеристики и габаритные размеры

Марка

А,

мм

В,

мм

К,

мм

Е,

мм

С,

мм

Шаг между пластинами, мм

Присоединительный

размер,

дюймы

Кол-во контуров

Площадь теплообмена, м²

Расход воздуха, м³/ч

Гидравлическое сопротивление, кПа

Теплопроизводительность, кВт

Внутренний

объем, л

Масса, кг

TFT 1000.500.2

1000

500

1061

561

150

1186

2,5

16,1

5350

30,8

2,75

12,8

*Теплопроизводительность указана с учетом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С.

Данные для подбора нагревателей

Для правильного подбора нагревателей принято ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.

Марка	Минимально возможный расход жидкости, м³/ч (при скорости движения жидкости 0,5 м/с)	Максимально возможный расход жидкости, м³/ч (при скорости движения жидкости 2,75 м/с)
TFT 1000.500	1,17	6,42

Аэродинамические характеристики

Гидравлические характеристики
