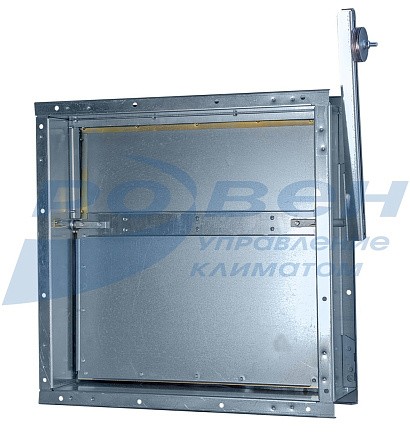

Клапан обратный взрывозащищенный АЗЕ прямоугольного сечения

Клапаны обратные взрывозащищенные предназначены для вентиляционных систем взрывоопасных производств и устанавливаются во взрывоопасных зонах помещений.

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Клапаны обратные взрывозащищенные предназначены для вентиляционных систем взрывоопасных производств и устанавливаются во взрывоопасных зонах помещений. В конструкции данного клапана исключена возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.

Вид климатического исполнения и категория размещения – У3 по ГОСТ 15150-69. Температура перемещаемой среды от - 40 до + 80 °С.

Клапаны обратные взрывозащищенные предназначены для регулирования количества воздуха в вентиляционных системах взрывоопасных производств, а также для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединение последних к коллекторам. Клапаны допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех классов по ГОСТ 30852.9 и всех групп по классификации ПУЭ 7 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б.

Клапаны обратные взрывозащищенные АЗЕ прямоугольного сечения из оцинкованной стали по серии 5.904-58

Минимальный и максимальный размеры клапана АЗЕ прямоугольного сечения только в соответствии с таблицей.
Корпус клапана прямоугольного сечения имеет переменную глубину и в открытом состоянии полотно имеет вылет.
Режим работы клапана – отсечной
Материал – оцинкованная сталь.

Таблица исполнений клапана обратного прямоугольного сечения по серии 5.904-58

Клапаны обратные взрывозащищенные АЗЕ_чертеж.jpg

Обозначение по серии 5.904-58	Размер проходного сечения, мм (LxH)	А, мм	А1, мм	Б, мм	Б1, мм	С, мм	n, шт.	Масса, кг
АЗЕ102.000	150х150	200	180	200	180	150	8	2,3
АЗЕ102.000-01	250х250	300	280	300	280	160	8	3,7
АЗЕ102.000-02	300х250	350	330	300	280	160	10	4,2
АЗЕ103.000	400х400	456	430	456	430	170	12	6,9
АЗЕ103.000-01	500х500	556	530	556	530	170	16	8,9
АЗЕ103.000-02	600х600	656	630	656	630	170	20	10,9
АЗЕ104.000	800х800	864	830	864	830	180	20	20,1
АЗЕ104.000-01	1000х1000	1070	1040	1070	1040	200	24	28,4

Клапаны обратные взрывозащищенные АЗЕ прямоугольного сечения из оцинкованной стали нестандартных размеров

Минимальный и максимальный размеры клапана АЗЕ прямоугольного сечения только в соответствии с таблицей.
Корпус клапана прямоугольного сечения имеет переменную глубину и в открытом состоянии полотно имеет вылет.
Режим работы клапана – отсечной.
Максимальный угол открытия полотна - 80°
Материал – оцинкованная сталь.

Таблица исполнений клапана обратного прямоугольного сечения нестандартных размеров

Клапаны обратные взрывозащищенные АЗЕ_чертеж.jpg

Обозначение (LxH)	А, мм	А1, мм	Б, мм	Б1, мм	С, мм	n, шт.
оц. АЗЕ - 150х200	200	180	250	230	150	8
оц. АЗЕ - 200х150	250	230	200	180	150	8
оц. АЗЕ - 200х200	250	230	250	230	150	8
оц. АЗЕ - 200х250	250	230	300	280	160	8
оц. АЗЕ - 250х150	300	280	200	180	150	8
оц. АЗЕ - 250х200	300	280	250	230	150	8
оц. АЗЕ - 250х300	300	280	350	330	160	10
оц. АЗЕ - 300х200	350	330	250	230	150	10
оц. АЗЕ - 300х300	350	330	350	330	160	10
оц. АЗЕ - 300х350	350	330	400	380	160	10
оц. АЗЕ - 300х400	350	330	450	430	170	12
оц. АЗЕ - 350х250	400	380	300	280	160	10
оц. АЗЕ - 350х300	400	380	350	330	160	10
оц. АЗЕ - 350х350	400	380	400	380	160	10
оц. АЗЕ - 350х400	400	380	450	430	170	12
оц. АЗЕ - 350х450	400	380	500	480	170	12
оц. АЗЕ - 400х200	450	430	250	230	150	10
оц. АЗЕ - 400х250	450	430	300	280	160	10
оц. АЗЕ - 400х300	450	430	350	330	160	12
оц. АЗЕ - 400х350	450	430	400	380	160	12
оц. АЗЕ - 400х450	450	430	500	480	170	12
оц. АЗЕ - 400х500	450	430	550	530	170	14
оц. АЗЕ - 450х300	500	480	350	330	160	12
оц. АЗЕ - 450х350	500	480	400	380	160	12
оц. АЗЕ - 450х400	500	480	450	430	170	12
оц. АЗЕ - 450х450	500	480	500	480	170	16
оц. АЗЕ - 450х500	500	480	550	530	170	16
оц. АЗЕ - 450х550	500	480	600	580	170	16
оц. АЗЕ - 500х250	550	530	300	280	160	12
оц. АЗЕ - 500х300	550	530	350	330	160	14
оц. АЗЕ - 500х350	550	530	400	380	160	14
оц. АЗЕ - 500х400	550	530	450	430	170	14
оц. АЗЕ - 500х450	550	530	500	480	170	16
оц. АЗЕ - 500х550	550	530	600	580	170	16
оц. АЗЕ - 500х600	550	530	650	630	170	18
оц. АЗЕ - 500х650	550	530	700	680	170	18
оц. АЗЕ - 600х300	650	630	350	330	160	16
оц. АЗЕ - 600х350	650	630	400	380	160	16
оц. АЗЕ - 600х400	650	630	450	430	170	16
оц. АЗЕ - 600х450	650	630	500	480	170	16
оц. АЗЕ - 600х500	650	630	550	530	170	18
оц. АЗЕ - 600х550	650	630	600	580	170	18
оц. АЗЕ - 600х650	650	630	700	680	170	20
оц. АЗЕ - 600х700	650	630	750	730	170	20
оц. АЗЕ - 600х750	650	630	800	780	170	22
оц. АЗЕ - 600х800	650	630	850	830	180	22
оц. АЗЕ - 650х400	700	680	450	430	170	16
оц. АЗЕ - 650х450	700	680	500	480	170	16
оц. АЗЕ - 650х600	700	680	650	630	170	20
оц. АЗЕ - 650х650	700	680	700	680	170	20
оц. АЗЕ - 650х700	700	680	750	730	170	20
оц. АЗЕ - 650х750	720	690	820	790	170	20
оц. АЗЕ - 650х800	720	690	870	840	180	20
оц. АЗЕ - 700х400	750	730	450	430	170	16
оц. АЗЕ - 700х450	750	730	500	480	170	16
оц. АЗЕ - 700х500	750	730	550	530	170	18
оц. АЗЕ - 700х550	750	600	730	580	170	18
оц. АЗЕ - 700х600	770	740	670	640	170	20
оц. АЗЕ - 700х650	770	740	720	690	170	20
оц. АЗЕ - 700х750	770	740	820	790	170	20
оц. АЗЕ - 700х800	770	740	870	840	180	20
оц. АЗЕ - 700х850	770	740	920	890	180	20
оц. АЗЕ - 700х900	770	740	970	940	180	20
оц. АЗЕ - 750х500	800	780	550	530	170	18
оц. АЗЕ - 750х600	820	790	670	640	170	20
оц. АЗЕ - 750х650	820	790	720	690	170	20
оц. АЗЕ - 750х700	820	790	770	740	170	20
оц. АЗЕ - 750х750	820	790	820	790	170	20
оц. АЗЕ - 750х800	820	790	870	840	180	20
оц. АЗЕ - 750х850	820	790	920	890	180	20
оц. АЗЕ - 750х900	820	790	970	940	180	20
оц. АЗЕ - 800х500	870	790	570	540	170	20
оц. АЗЕ - 800х550	870	840	620	590	170	20
оц. АЗЕ - 800х600	870	790	670	640	170	20
оц. АЗЕ - 800х650	870	840	720	690	170	20
оц. АЗЕ - 800х700	870	840	770	740	170	20
оц. АЗЕ - 800х750	870	840	820	790	170	20
оц. АЗЕ - 800х850	870	840	920	890	180	20
оц. АЗЕ - 800х900	870	840	970	940	180	20
оц. АЗЕ - 800х950	870	840	1020	990	180	22
оц. АЗЕ - 800х1000	870	840	1070	1040	200	22
оц. АЗЕ - 850х600	920	890	670	640	170	20
оц. АЗЕ - 850х650	920	890	720	690	170	20
оц. АЗЕ - 850х700	920	890	770	740	170	20
оц. АЗЕ - 850х750	920	890	820	790	170	20
оц. АЗЕ - 850х800	920	890	870	840	180	20
оц. АЗЕ - 850х850	920	890	920	890	180	20
оц. АЗЕ - 850х900	920	890	970	940	180	20
оц. АЗЕ - 850х1000	920	890	1070	1040	200	24
оц. АЗЕ - 900х600	970	940	670	640	170	20
оц. АЗЕ - 900х650	970	940	720	690	170	20
оц. АЗЕ - 900х700	970	940	770	740	170	20
оц. АЗЕ - 900х750	970	940	820	790	170	20
оц. АЗЕ - 900х800	970	940	870	840	180	20
оц. АЗЕ - 900х850	970	940	920	890	180	20
оц. АЗЕ - 900х900	970	940	970	940	180	20
оц. АЗЕ - 900х1000	970	940	1070	1040	200	24
оц. АЗЕ - 950х700	1020	990	770	740	170	20
оц. АЗЕ - 950х750	1020	990	820	790	170	20
оц. АЗЕ - 950х800	1020	990	870	840	180	22
оц. АЗЕ - 950х850	1020	990	920	890	180	22
оц. АЗЕ - 950х900	1020	990	970	940	180	24
оц. АЗЕ - 950х1000	1020	990	1070	1040	200	24
оц. АЗЕ - 1000х500	1070	1040	570	540	170	20
оц. АЗЕ - 1000х700	1070	1040	770	740	170	22
оц. АЗЕ - 1000х750	1070	1040	820	790	170	22
оц. АЗЕ - 1000х800	1070	1040	870	840	180	22
оц. АЗЕ - 1000х850	1070	1040	920	890	180	22
оц. АЗЕ - 1000х900	1070	1040	970	940	180	24

Не представленные в наличии модели доступны к поставке под заказ
