Шумоглушители пластинчатые ГП
Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.
Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные смеси.

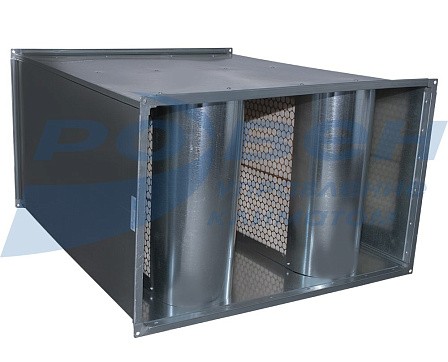

Шумоглушители пластинчатые ГП – это вертикальные звукопоглощающие пластины типа ПШ (пластины без обтекателя) или ОПШ (пластины с обтекателем), установленные в кожухе из тонкого листового металла параллельно направлению потока воздуха на определенном расстоянии друг от друга.
Пластины шумоглушащие изготавливаются в двух комплектациях: первая комплектация (1к) - пластины из звукоизоляционного материала URSA с перфорированной сеткой, вторая комплектация (2к) - пластины из минеральной звукопоглощающей плиты, оклеенной черным стеклохолстом повышенной плотности, благодаря чему не требуется установка дополнительной ветрозащиты.

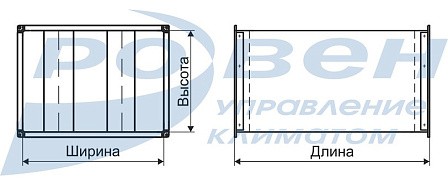

Габаритные и присоединительные размеры (мм)
|
Модель |
L |
Н |
C |
Кол-во пластин |
Толщина пластин |
Модель |
L |
Н |
C |
Кол-во пластин |
Толщина пластин |
|
ГП 80-50/100 |
800 |
500 |
1000 |
2 |
200 |
ГП 80-50/150 |
800 |
500 |
1500 |
2 |
200 |
|
ГП 120-50/100 |
1200 |
500 |
3 |
ГП 120-50/150 |
1200 |
500 |
3 |
||||
|
ГП 160-50/100 |
1600 |
500 |
4 |
ГП 160-50/150 |
1600 |
500 |
4 |
||||
|
ГП 80-100/100 |
800 |
1000 |
2 |
ГП 80-100/150 |
800 |
1000 |
2 |
||||
|
ГП 120-100/100 |
1200 |
1000 |
3 |
ГП 120-100/150 |
1200 |
1000 |
3 |
||||
|
ГП 160-100/100 |
1600 |
1000 |
4 |
ГП 160-100/150 |
1600 |
1000 |
4 |
||||
|
ГП 200-100/100 |
2000 |
1000 |
5 |
ГП 200-100/150 |
2000 |
1000 |
5 |
||||
|
ГП 80-150/100 |
800 |
1500 |
2 |
ГП 80-150/150 |
800 |
1500 |
2 |
||||
|
ГП 120-150/100 |
1200 |
1500 |
3 |
ГП 120-150/150 |
1200 |
1500 |
3 |
||||
|
ГП 160-150/100 |
1600 |
1500 |
4 |
ГП 160-150/150 |
1600 |
1500 |
4 |
||||
|
ГП 80-200/100 |
800 |
2000 |
2 |
ГП 80-200/150 |
800 |
2000 |
2 |
||||
|
ГП 120-200/100 |
1200 |
2000 |
3 |
ГП 120-200/150 |
1200 |
2000 |
3 |
Шумоглушители состоят из корпуса и шумоглушащих пластин типа ПШ и ОПШ. Изготавливаются в двух комплектациях (см. раздел «пластины шумоглушащие»).
Стандартно изготавливаются шумоглушители с толщиной пластин 200 мм.
По отдельной заявке изготавливаются шумоглушители нестандартных размеров.
Снижение уровней звуковой мощности глушителями типа ГП
|
Толщина пластин, мм |
Расстояние между пластинами, мм |
Длина глушителя, мм |
Фактор свободной площади |
Снижение уровней звуковой мощности (дБ) пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
|
200 |
200 |
1 000 |
50 |
1,5 |
3 |
12 |
18 |
15 |
12 |
9 |
3 |
|
1 500 |
2 |
5 |
18 |
25 |
20 |
15 |
12 |
11 |
|||
Длину пластинчатого глушителя не следует принимать более 3 000 мм, чтобы избежать косвенного распространения звука. При большей длине глушители разделяют на две части, соединяя их между собой воздуховодами 800-1000 мм с гибкими вставками длиной 250-300 мм. Для уменьшения гидравлического сопротивления и уровня звуковой мощности шума, создаваемого при прохождении потока воздуха через пластинчатый шумоглушитель, со стороны входа воздуха перед пластинами устанавливаются обтекатели.
Пример обозначения
Шумоглушитель пластинчатый ГП-1к-80-50/100/10*4-ОБТ
где: ГП – тип шумоглушителя;
1к – первая комплектация (2к - вторая комплектация);
80-50 – типоразмер (по прямоугольному присоединительному сечению) (LxH), см;
100 – длина шумоглушителя, см;
10 – толщина пластин, см;
4 – количество пластин;
ОБТ - наличие обтекателя.
Не представленные в наличии модели доступны к поставке под заказ
